Costruire un sismografo nel 2021, tecnologia Theremino

Sismografi di nostra produzione

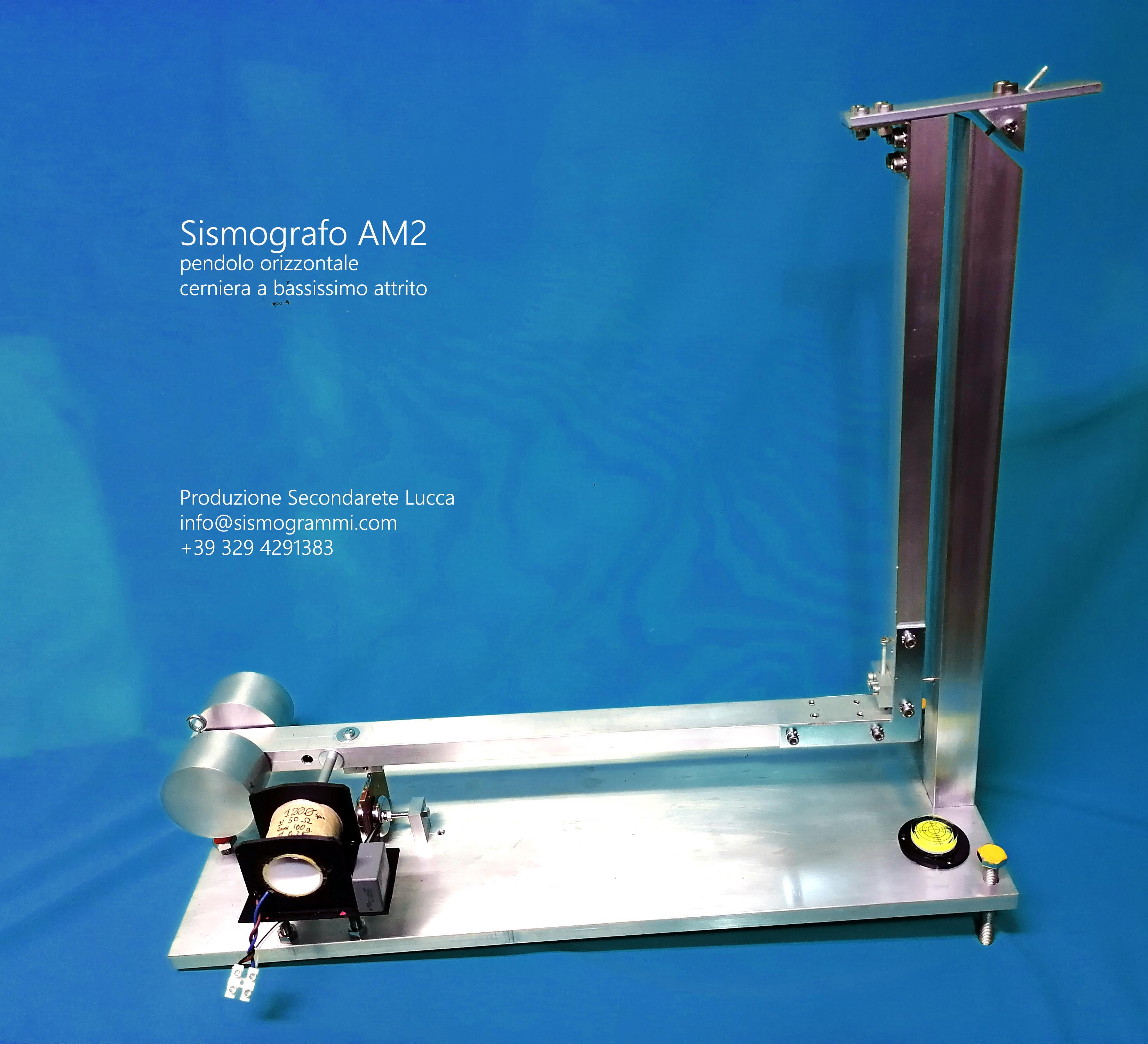

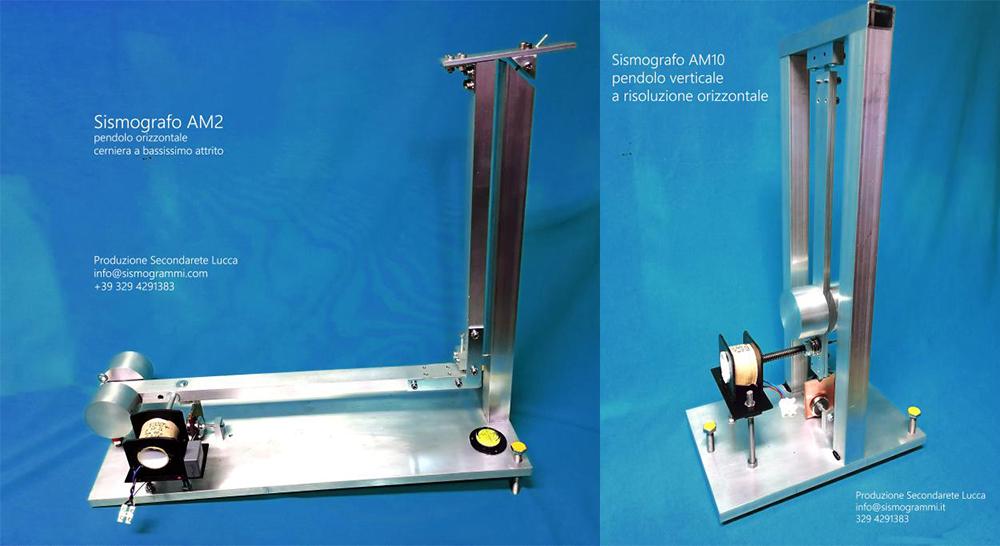

ZOOM AM2 - ZOOM AM10

Sono passati molti anni dalle prime pagine "Costruire un sismografo" ancora basati su Nuova Elettronica ma che purtroppo ha chiuso per fallimento e su altri sistemi molto costosi. Proponiamo alternative valide e low cost, con moltissime fotografie su come costruire sismografi validi e funzionali a lungo e corto periodo. Materiali e attrezzature necessarie insieme a molti consigli pratici. Se proprio vi sembra difficile, contattateci e vi costruiremo il sismografo a prezzi veramente interessanti.

Presentiamo un sistema molto valido e low cost che sfrutta la tecnologia e gli studi fatti con Theremino e i software specifici scritti dal geologo Angelo Dolmetta e da suo figlio Francesco.

Aquisizione dei dati sismici.


Iniziamo con l'acquisizione dei dati con un semplice sismografo prodotto con la scheda Master di Theremino, la scheda ADC24 24 bit, un geofono a risoluzione verticale da 4,5 Hz. il tutto racchiuso in una scatole in plastica Gewiss con gli ingressi degli 8 canali presenti nella tecnologia theremino. Facciamo parlare le foto poi seguiranno i costi.

La centralina del sismografo con geofono

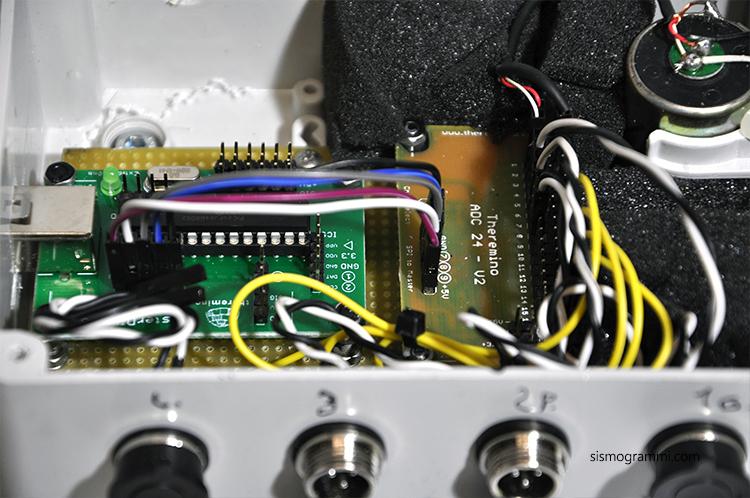

In evidenza i primi quattro ingressi della scheda ADC24, scatola Gewiss in plastica a tenuta stagna.

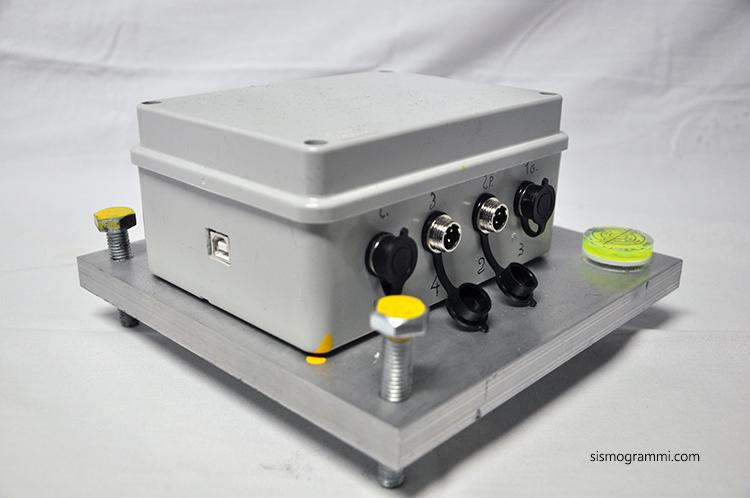

La centralina del sismografo con geofono

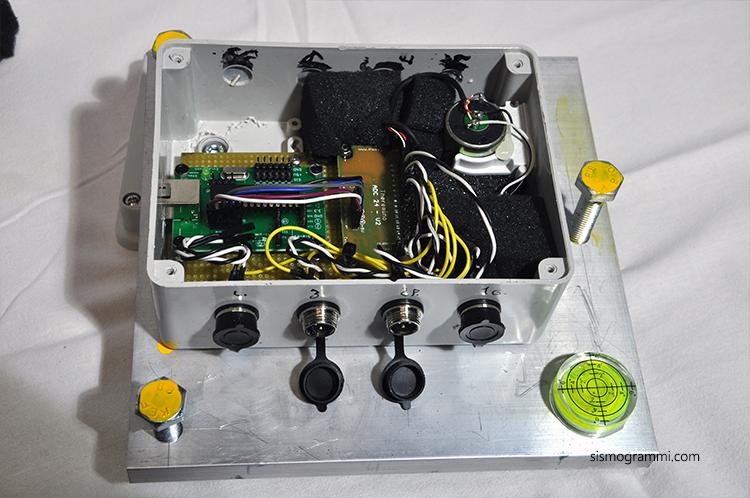

Si nota la piccola livella rotonda e la base in alluminio di 200x200x15. I bulloni per livellare la base sono in acciaio zincato 10 MA.

La centralina del sismografo con geofono

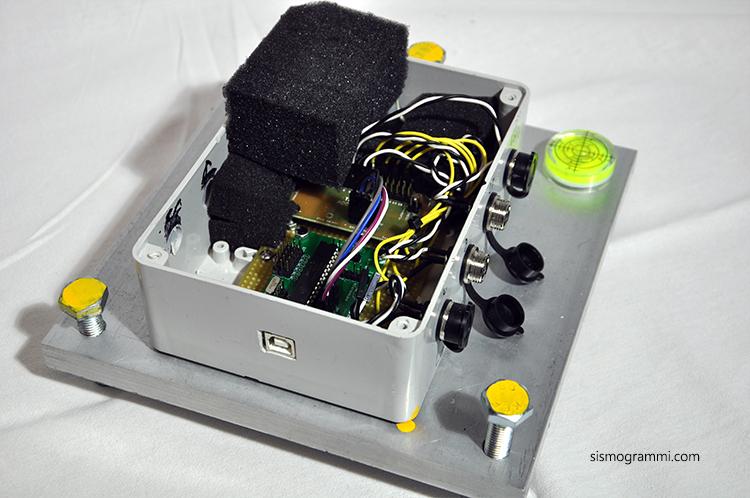

Vista dell'interno della scatola con i collegamenti.

La centralina del sismografo con geofono

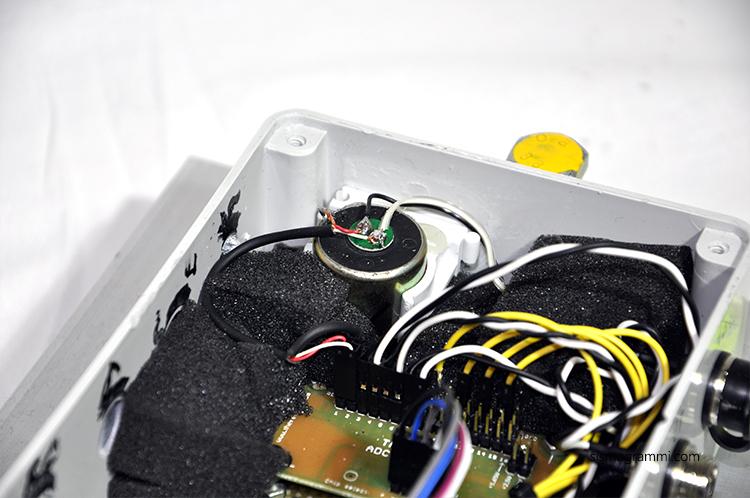

In primo piano il geofono verticale da 4,5 Hz.

La centralina del sismografo con geofono

Le schede Master e ADC24 assemblate, del sistema Theremino

La centralina del sismografo con geofono


Possiamo fare noi l'assemblaggio completo della centralina e vi spediamo il prodotto finito e collaudato, come nelle foto con gli ingressi necessari al vostro utilizzo, normalmente tre ingressi, primo ingresso geofono, secondo ingresso pendolo orizzontale nord/sud, terzo ingresso pendolo orizzontale est/ovest.
Per informazioni e preventivi inviare una mail a info@sismogrammi.com

Le schede Theremino pesso essere acquistate contattando sig.Lello a questo indirizzo ufficiotecnico@spray3d.it
Costo indicativo compresa la spedizione di: scheda Master, scheda ADC24 a 24 bit, geofono 4,5 Hz. cavetti di collegamento delle schede: meno di 100 euro.


Sismografo "fai da te".


Principali attrezzature necessarie.

Sistema di acquisizione Theremino con schede Master e ACD24.
Software Dolquake di Angelo e Francesco Dolmetta su Rete Sismica Dolfrang.
Il software gira su un normale PC con WIN7, WIN8 e WIN10 e si collega alla scheda Master con un normale cavetto USB.

Costruzione pendolo, AM0 prototipo, orizzontale.


La costruzione del pendolo orizzontale, tutto in alluminio, richiede un certa manualitá e una buona conoscenza delle attrezzature da lavoro e dei materiali utilizzati, sperimentate molto, il nostro prototipo é nato dopo circa 3 mesi di prove e test.

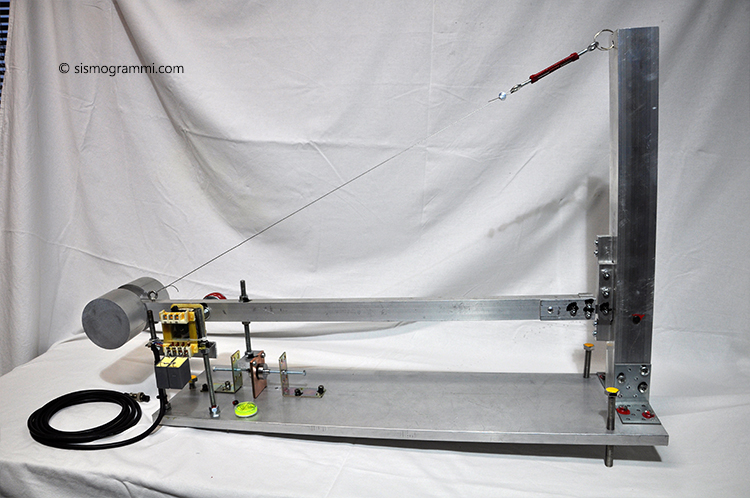

il pendolo orizzontale cablato

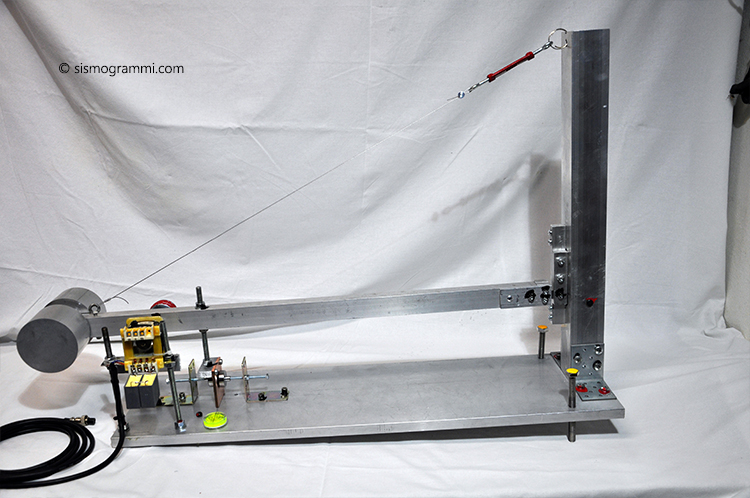

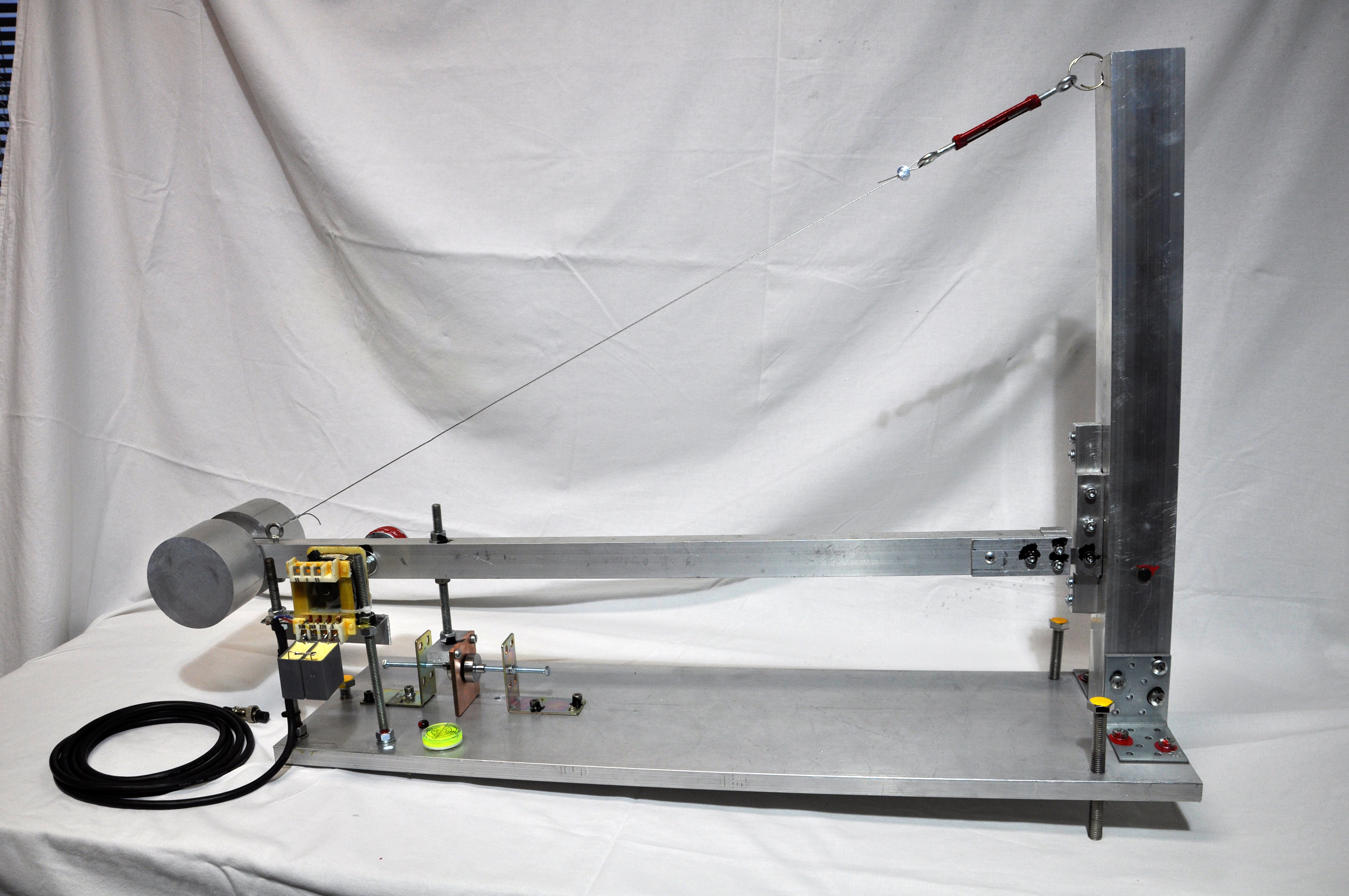

Il pendolo orizzontale AM0 a lavoro finito.

il pendolo orizzontale cablato

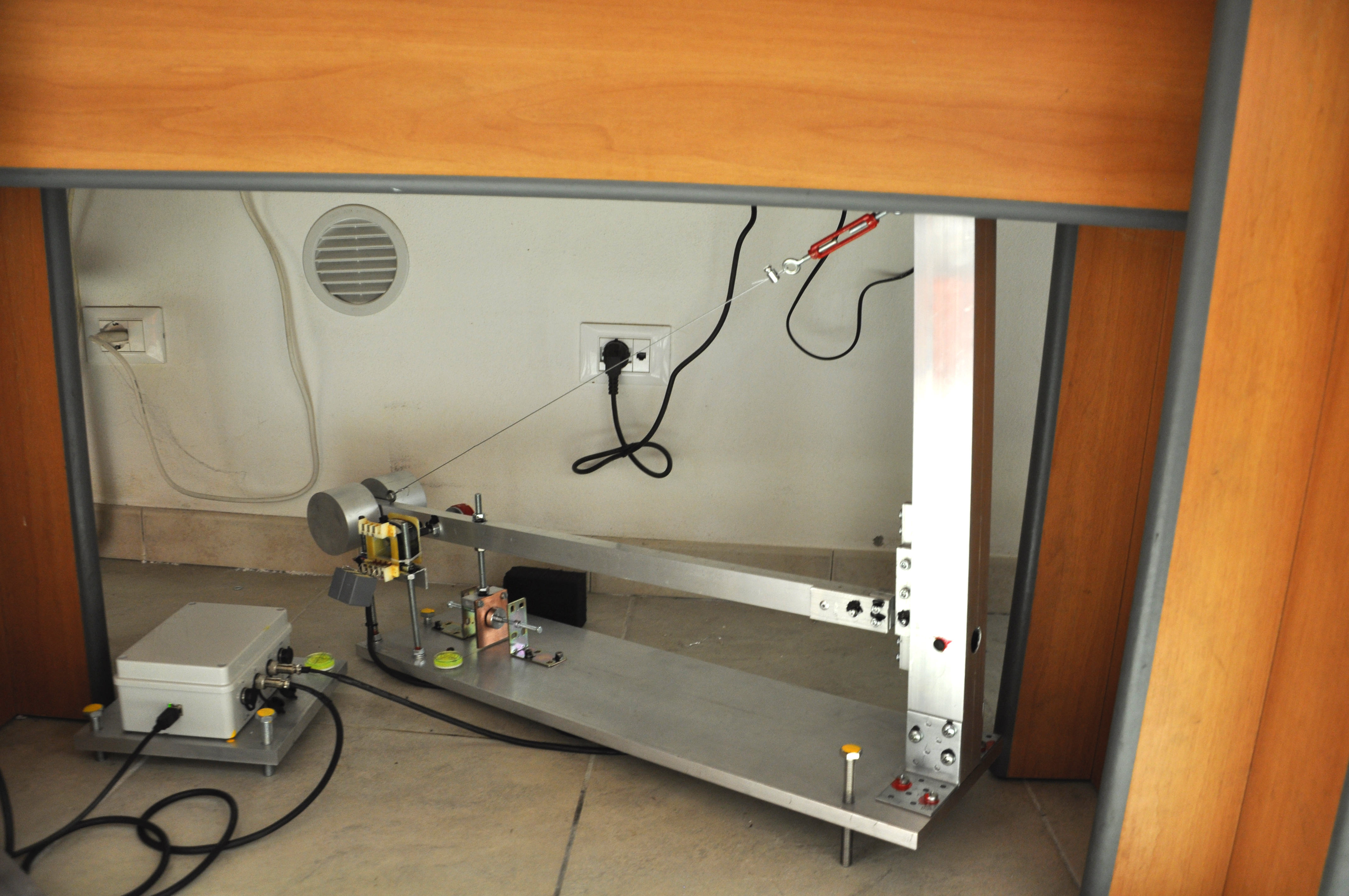

Il pendolo AM0 in fase di test.

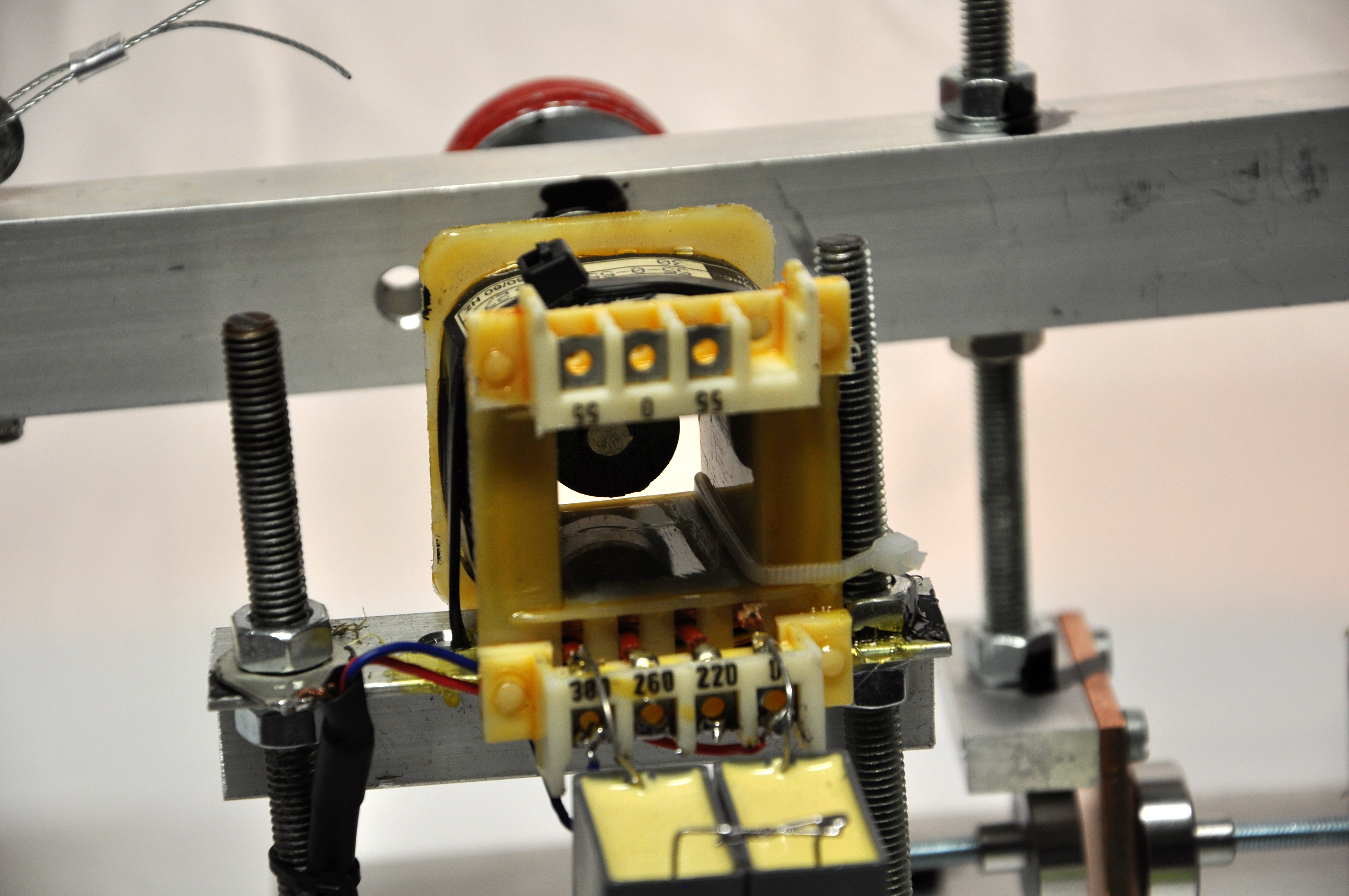

la bobina del segnale vista 1

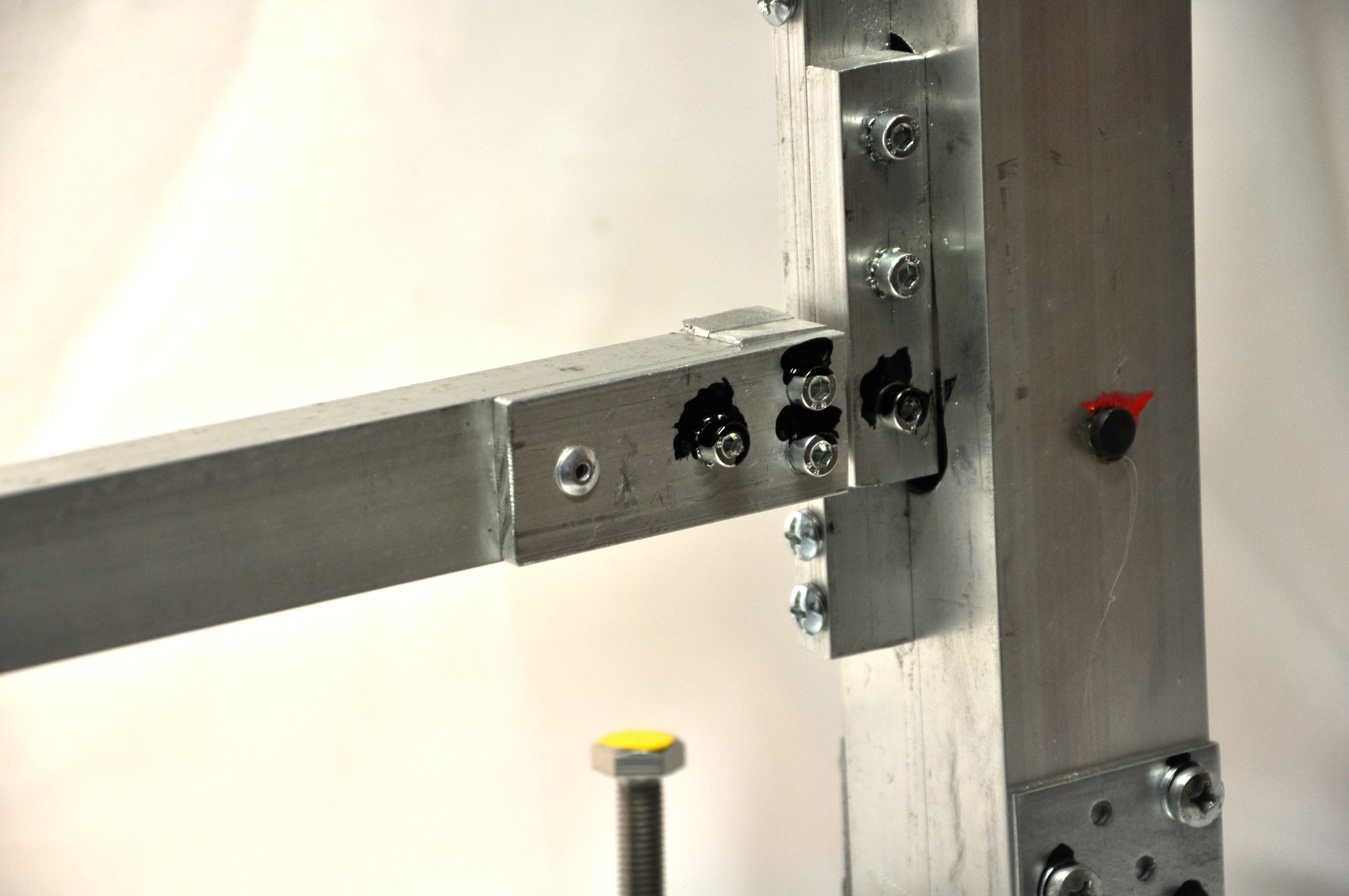

la cerniera del pendolo

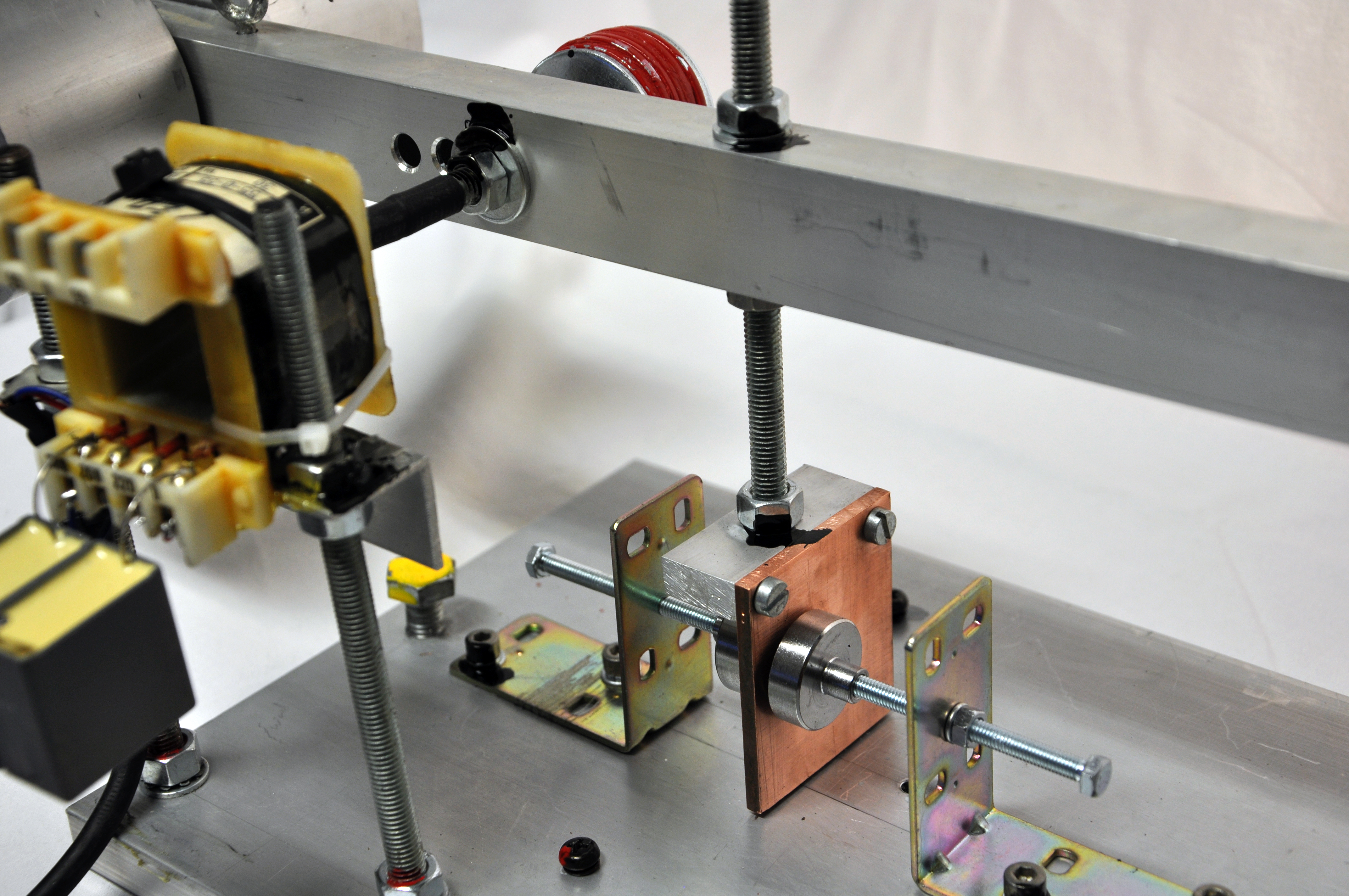

ammortizzatori

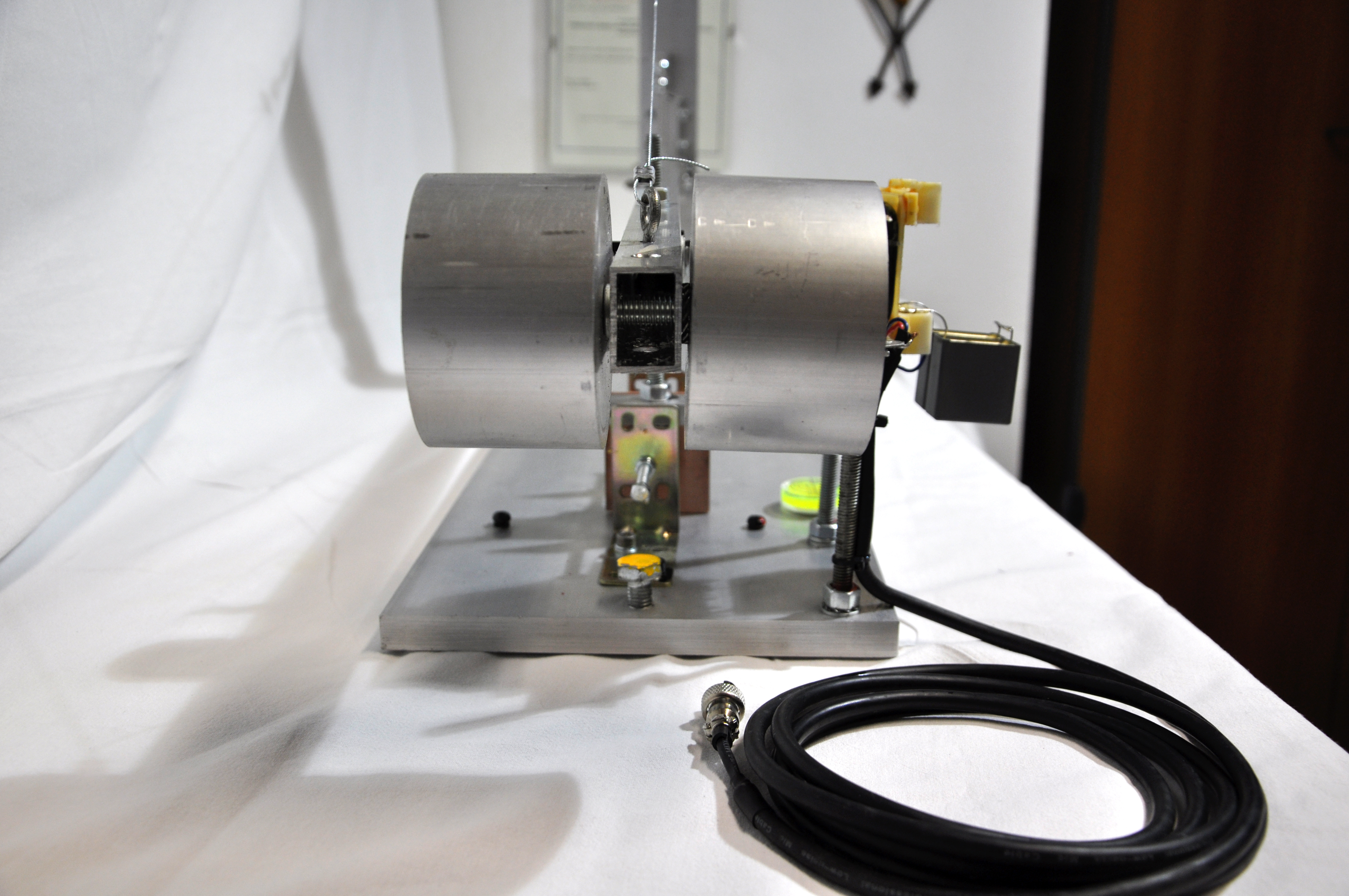

veduta di fronte

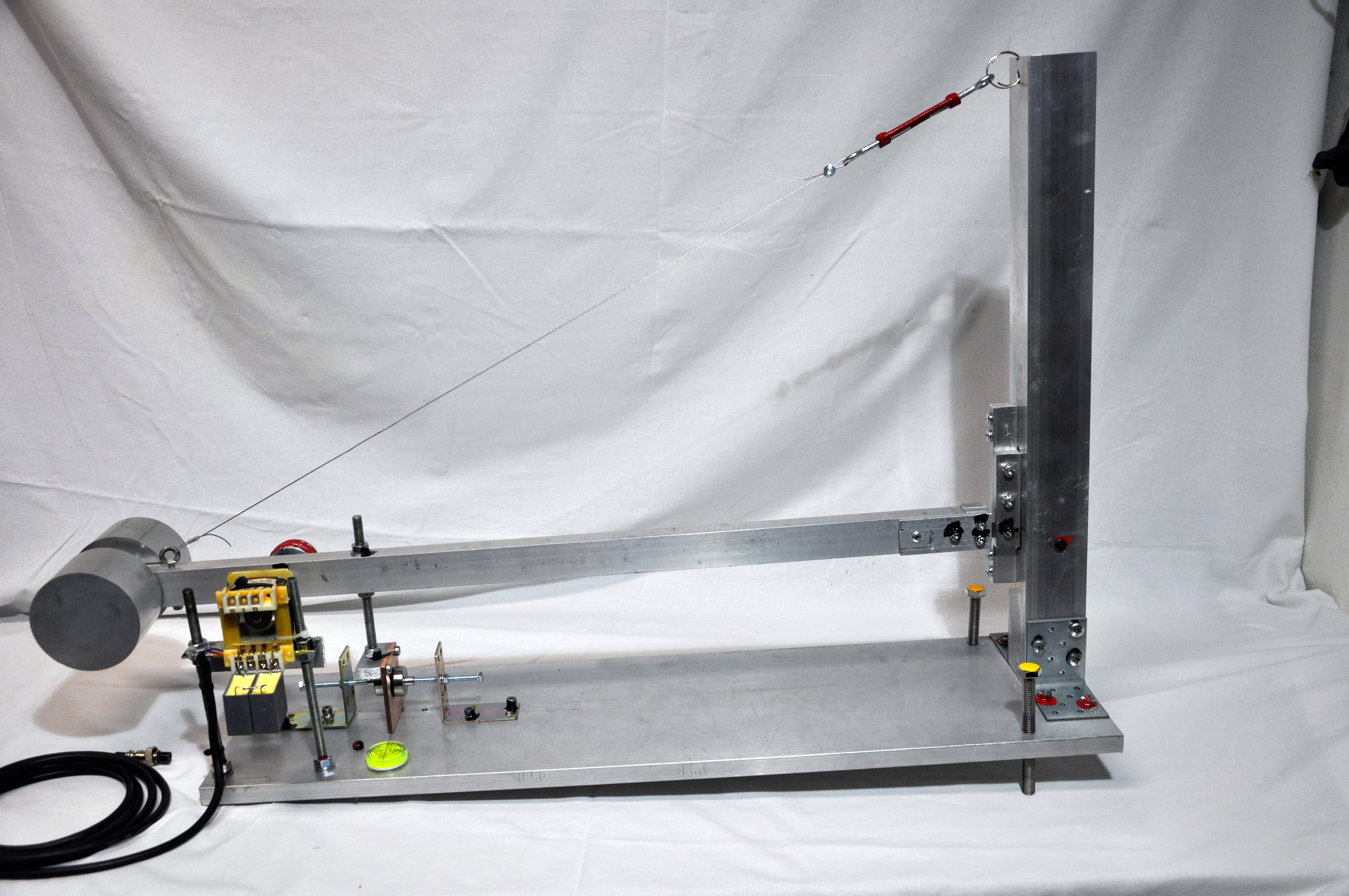

vista d'insieme


Possiamo fornire il pendolo perfettamente cablato e funzionante in alluminio come da prototipo a prezzi interessanti.
Il pendolo ha un tempo di realizzazione, considerando il recupero di materiali, il taglio, la preparazione e l'assemblaggio, superiore alle 40 ore lavorative.
Per informazioni e preventivi inviare una mail a info@sismogrammi.com

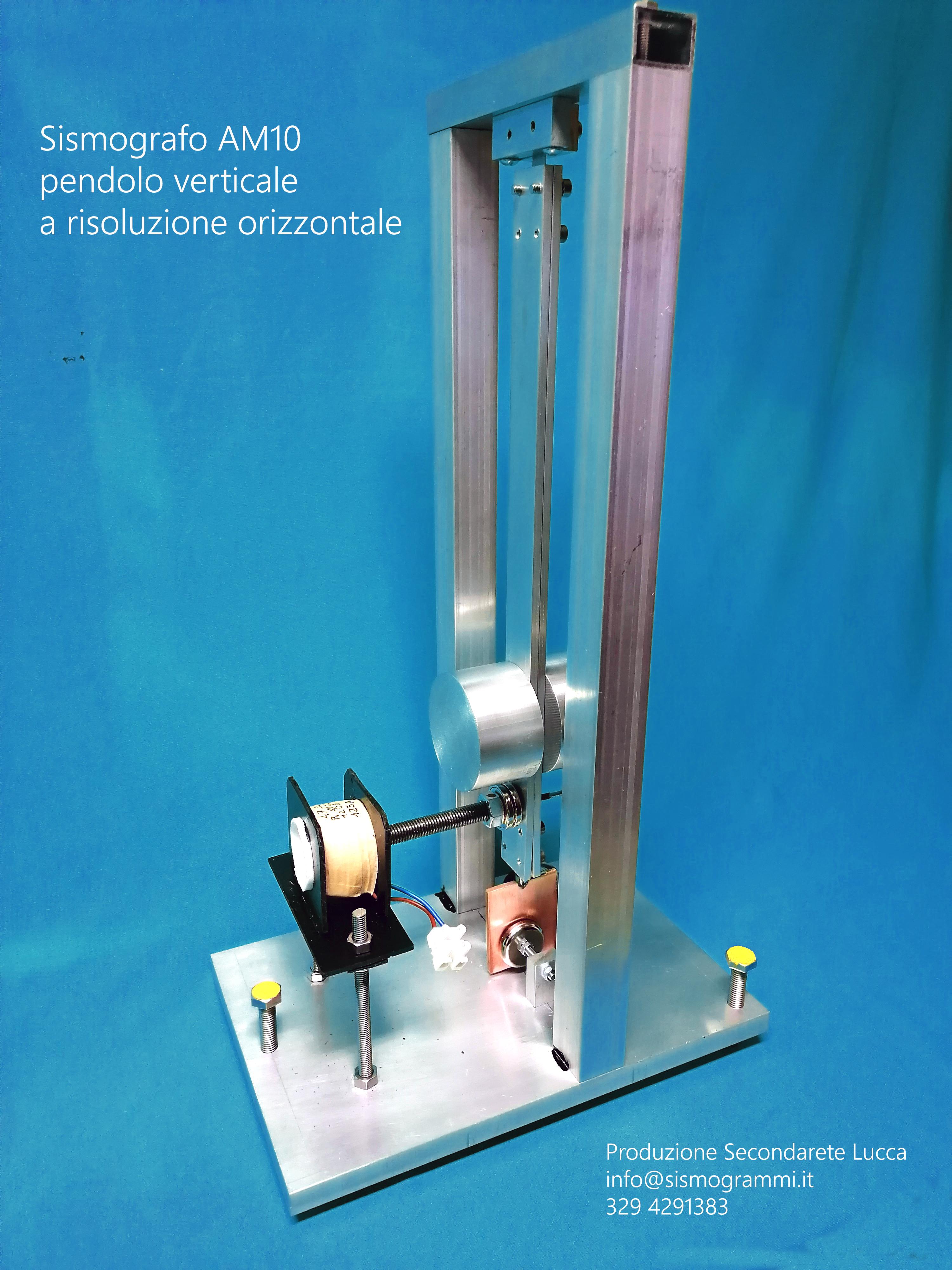

Costruzione pendolo verticale a risoluzione orizzontale AM20 prototipo.


Questo pendolo ha lo stesso modo di acquisizione del vecchio pendolo di Nuova Elettronica, quello con interfaccia LX1500 a 16 bit, con Theremino e l'interfaccia ADC24 a 24 bit, sarà 200 volte più amplificato e a un costo decisamente inferiore, inoltre, ha un amplificatore che permette di avere un gain aggiuntivo, gestibile da software, che genera una ulteriore moltiplicazione del segnale per 1, 2, 4, 8, 16, 32, 64, 128 volte.

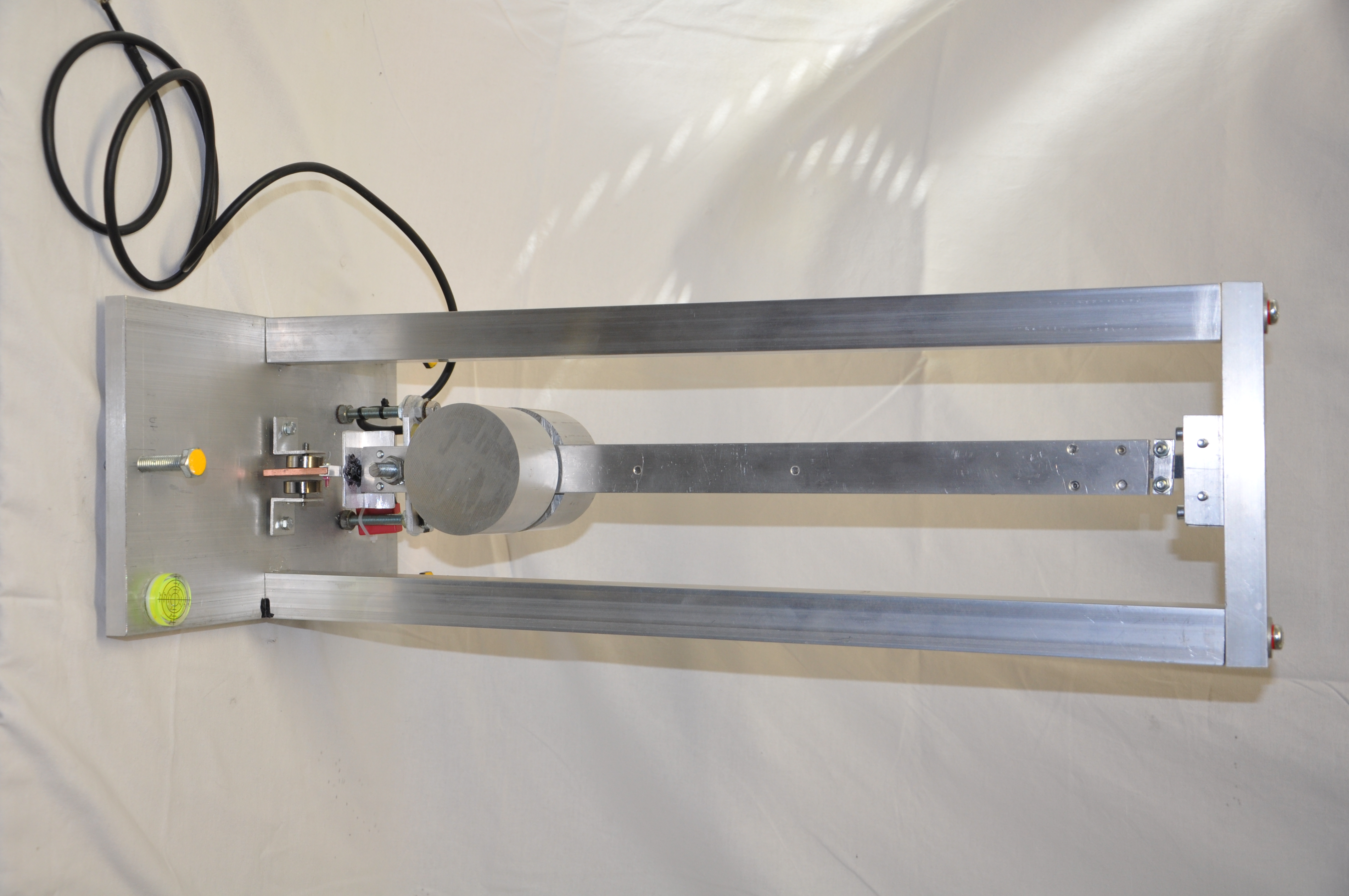

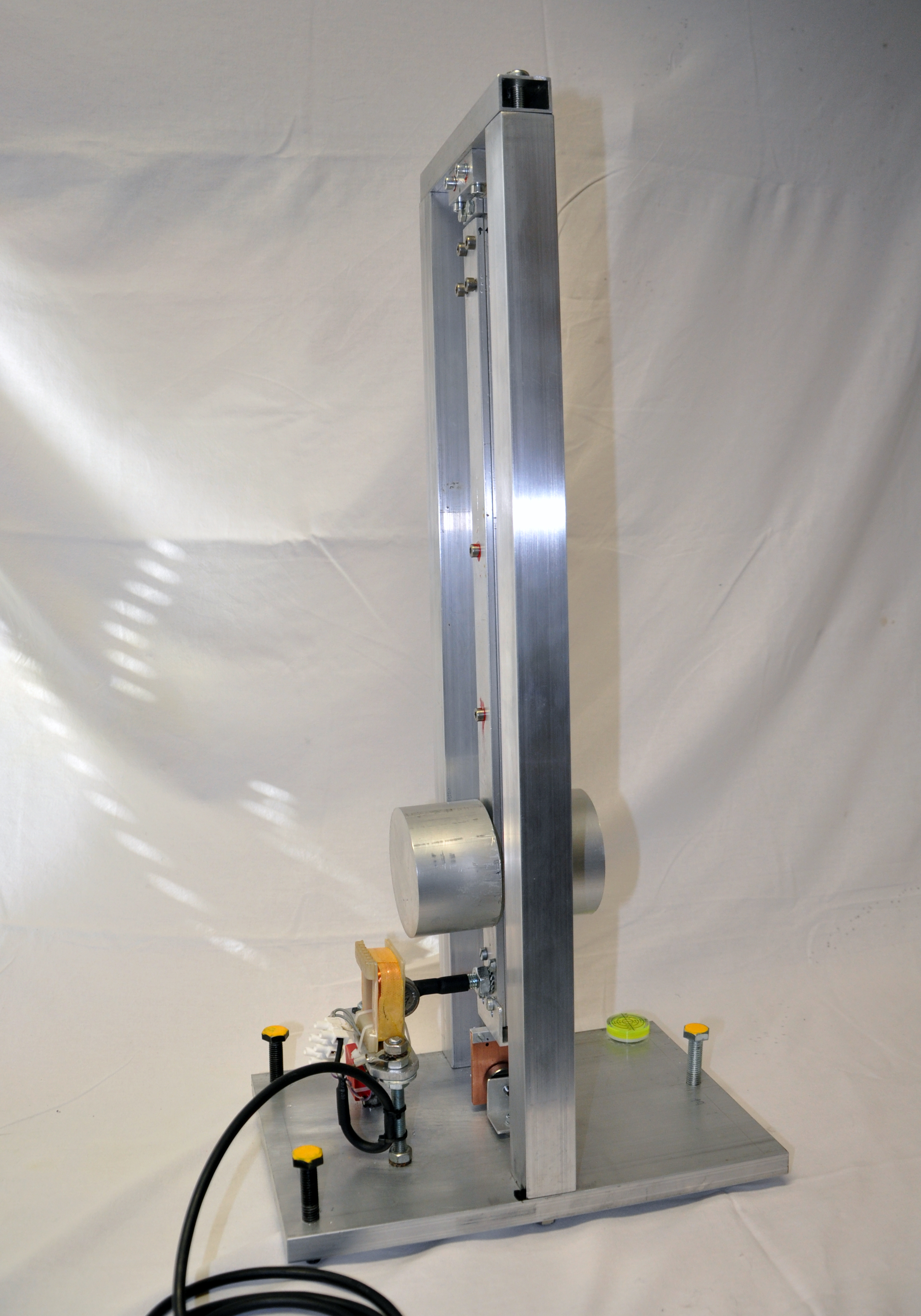

vista d'insieme

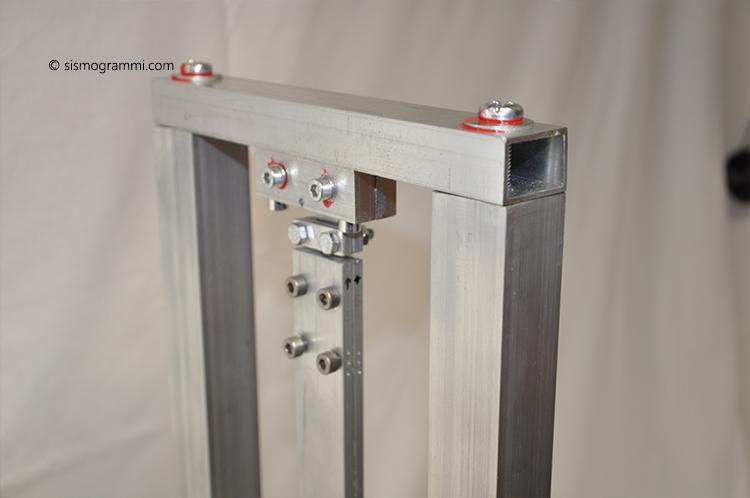

parte superiore

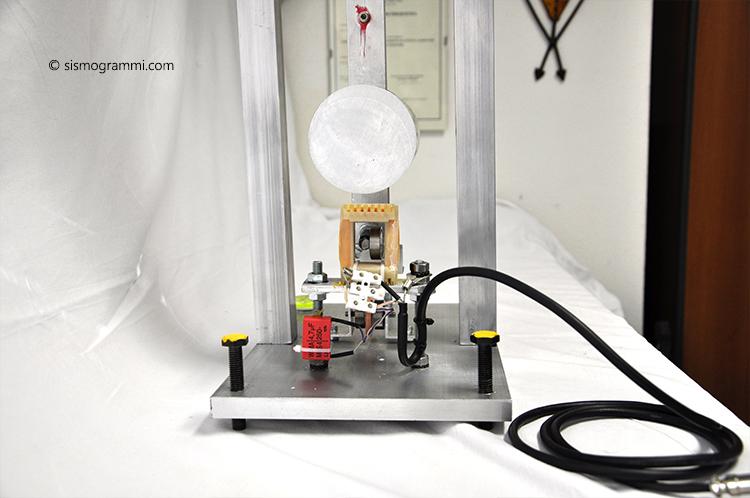

base del pendolo

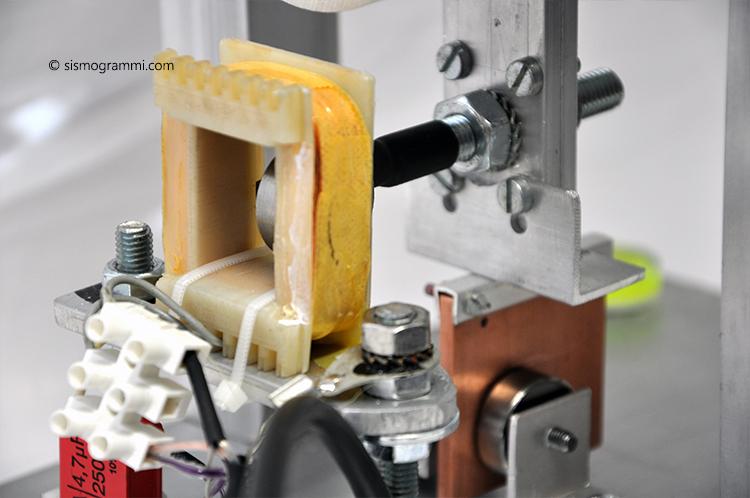

vista bobina

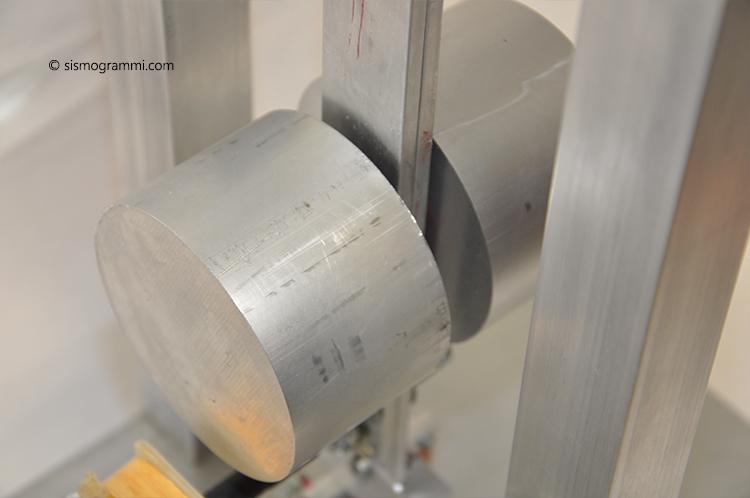

pesi in alluminio

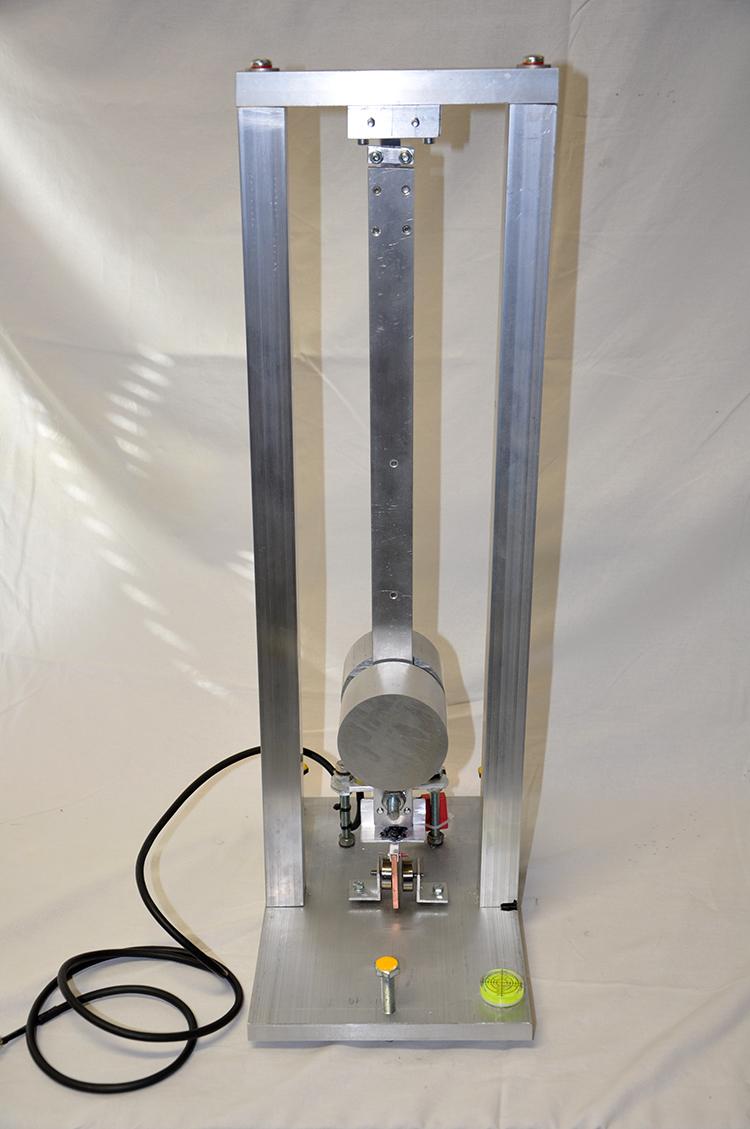

vista d'insieme


Possiamo fornire il pendolo AM21 perfettamente cablato e funzionante in alluminio come da prototipo AM20 a prezzi interessanti.
Il pendolo ha un tempo di realizzazione, considerando il recupero di materiali, il taglio, la preparazione e l'assemblaggio, superiore alle 30 ore lavorative.
Per informazioni e preventivi inviare una mail a info@sismogrammi.com

oppure chiamare il numero 329 4291383


Quando avrete il vostro sismografo funzionante sarete inseriti, con le vostre pagine personali preparate dal nostro staff, in due reti sismiche nazionali.
Sistema di acquisizione Theremino con schede Master e ACD24.
Software Dolquake di Angelo e Francesco Dolmetta su Rete Sismica Dolfrang.
