Realizzazione e vendita sismografi artigianali per uso amatoriale.

Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

Alluminio, riciclabile I sistemi si compongono con sismografi monocanale in lega di alluminio, con bulloneria e tondini filettati in acciaio inox dove non serve obbligatoriamente materiale ferroso. Interamente realizzati manualmente, con trasduttore in bobina di rame (Cu) diametro 0,28 - 1200 o 2400 spire, avvolte su poliester con resistenza interna di 90 ohm circa, in grado di generare tensioni fino a 500 mV. anche con magneti di basso potere attrattivo.

I sismografi possono essere utilizzati con sistema hardware low cost Theremino, scheda master + scheda ADC24 a poco più di 45 euro e software gratuito Dolquake del geologo Angelo Dolmetta ma anche con sistemi professionali evoluti tipo SARA, azienda umbra con sede in Perugia, di Mauro Mariotti, bellissimi e affidabilissimi ma, purtroppo, decisamente costosi. Vi daremo tutte le istruzioni per lavorare con il sistema Theremino insieme al piccolo manuale che arriverà con il sismografo.

Abbiamo in produzione 3 articoli e 2 accessori:

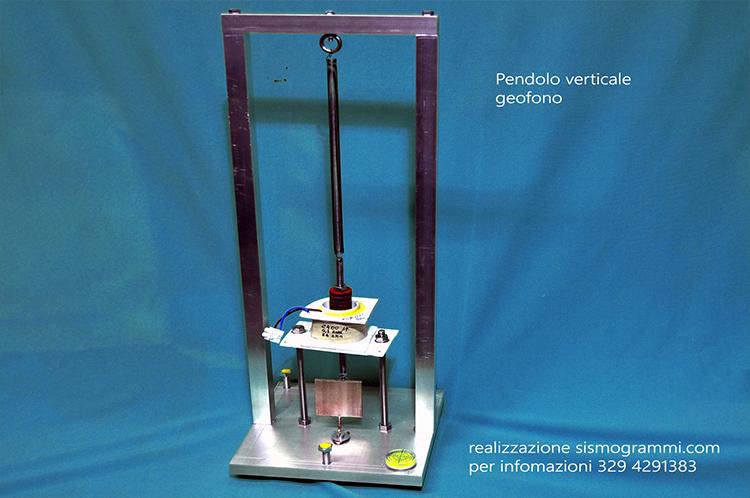

Vediamo il primo prodotto, il pendolo verticale a molla (componente Z)

.
Costruito interamente in alluminio e assolutamente a mano, pezzo per pezzo, con la base spessore 15 mm (200x200x15), montanti 30x30x500 fissati alla base con bulloni 8MA.


Pendolo verticale, Componente Z


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

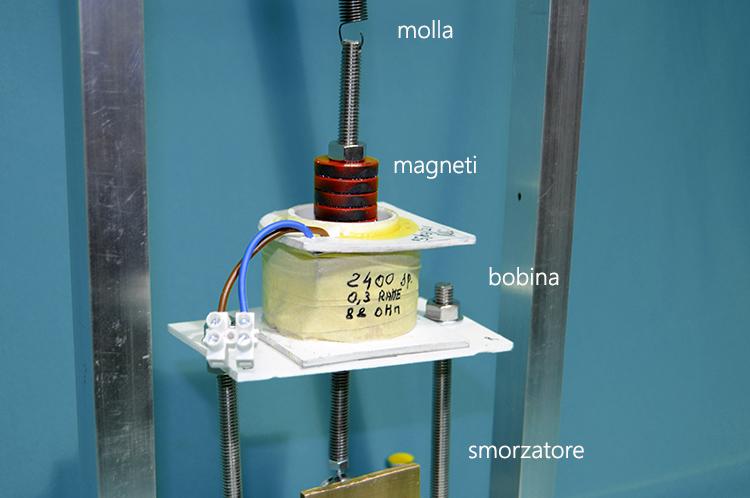

Pendolo verticale, particolari

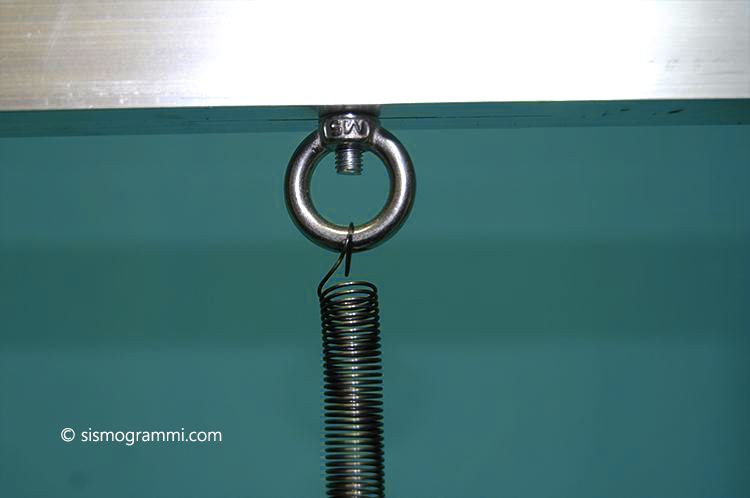

Pendolo verticale, particolare della molla


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

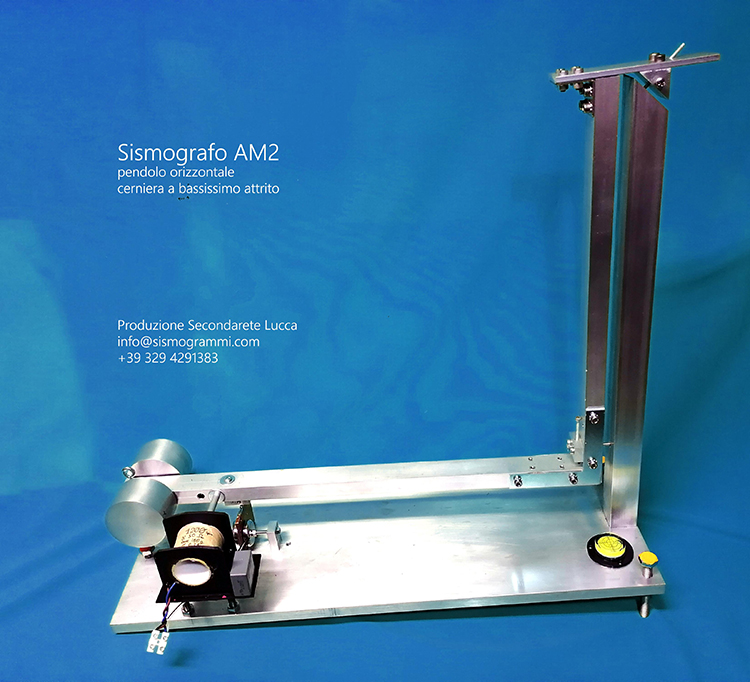

Vediamo il secondo prodotto, il pendolo orizontale

.
Costruito sempre e interamente in alluminio, produzione artigianale, con la base spessore 15 mm (600x200x15), montante 30x30x500 fissato alla base con bullone 10MA, filettando il montante.

Braccio con cerniere a bassissimo attrito e pesi in alluminio, circa 750 gr. cadauno. Trasformatore/bobina di nostra realizzazione e smorzatore magnetico.


Pendolo orizzontale


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

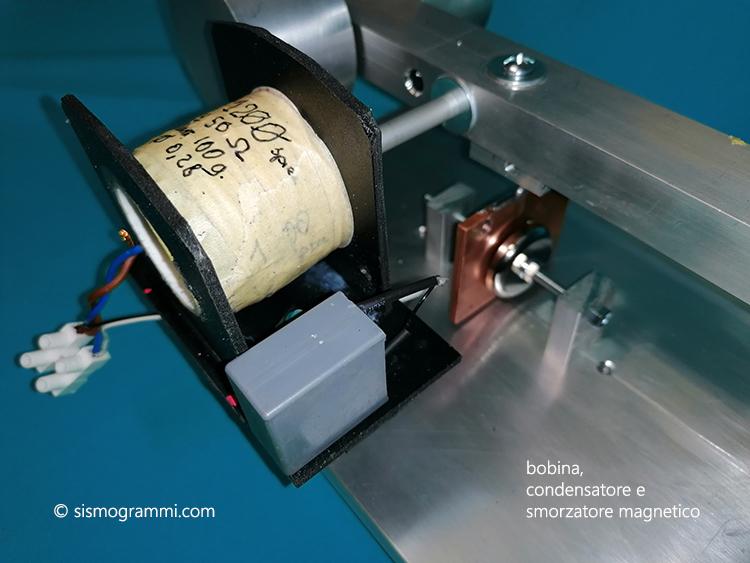

Pendolo orizzontale, bobina, smorzatore

Dal parere di molti geologhi, nel pendolo non é indispensabile il condensatore, in questo caso 5 mF. poliester. Noi lo consegnamo con il sismografo, sará opportuno testare i risultati.

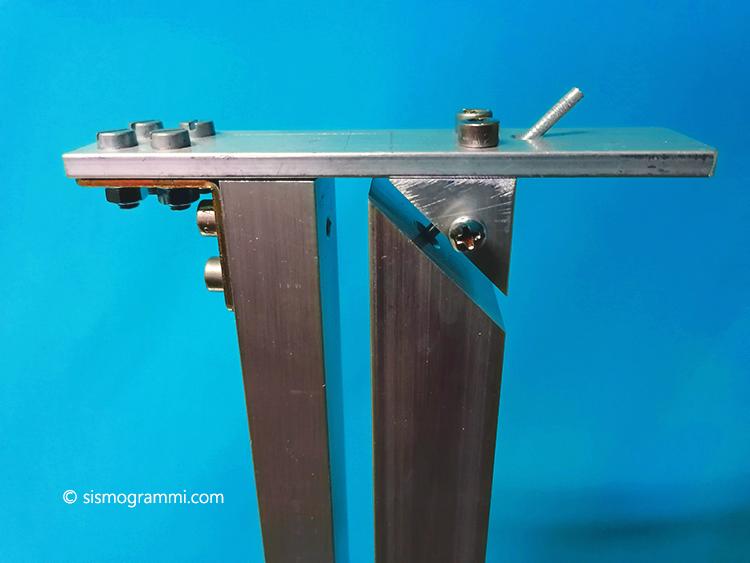

Pendolo orizzontale, cerniera a basso attrito.


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

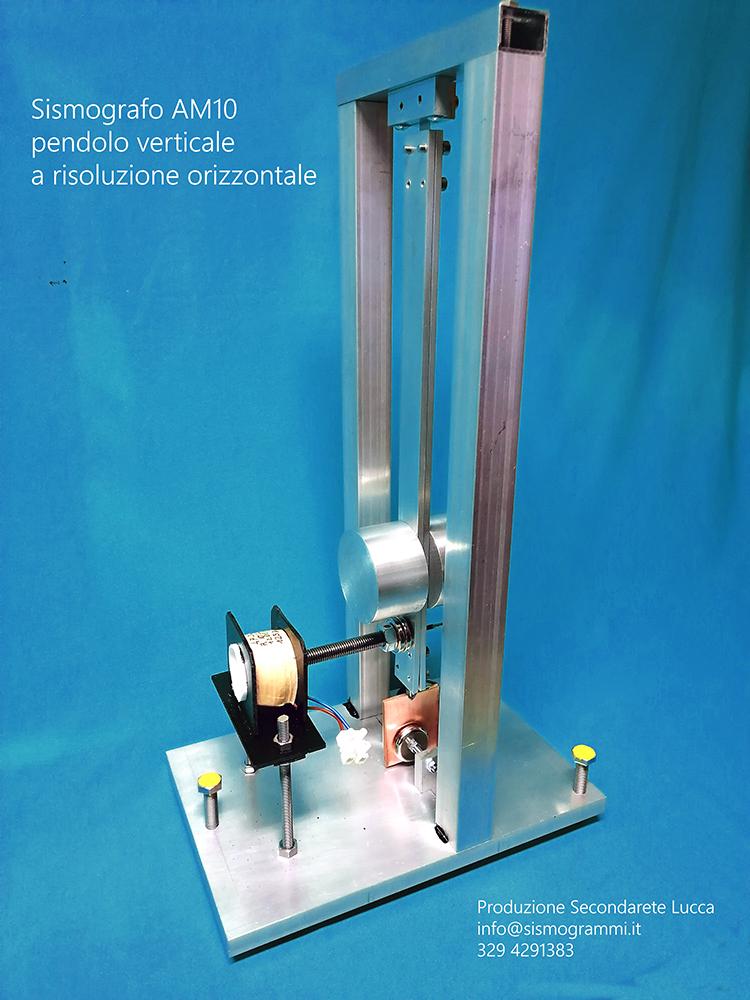

Vediamo il terzo prodotto, il pendolo verticale a risoluzione orizzontale.

.
Produzione artigianale, rigorosamente realizzato a mano nella nostra officina, il pendolo verticale a risoluzione orizzontale emula il vecchio sismografo di Nuova Elettronica.

Particolare riguardo alla robustezza e alla pesantezza del sismografo che arriva a 7,5 Kg. complessivi, base in alluminio di 300x200x15 e montanti sempre in lega leggera di 30x30x500.


Pendolo verticale a ris.orizzontale


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

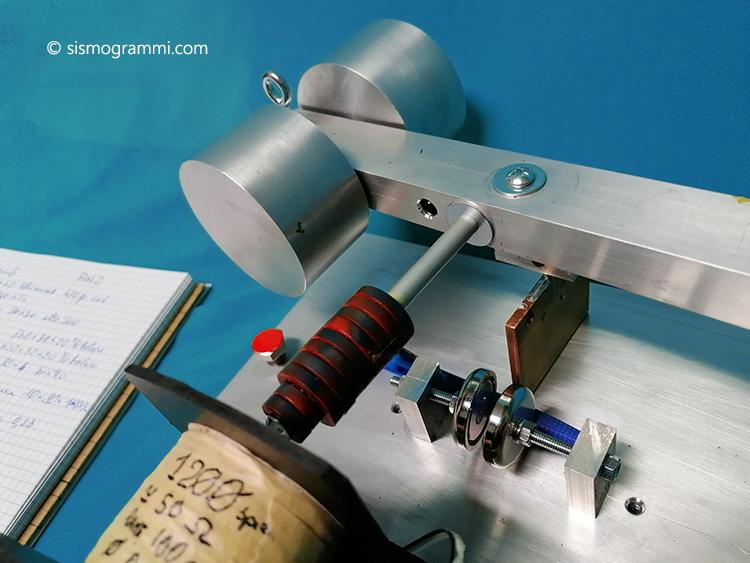

Particolari della bobina, del magnete e dello smorzatore

Particolari della bobina standard di nostra produzione, i magneti e lo smorzatore con 2 magneti da 24 Kg.

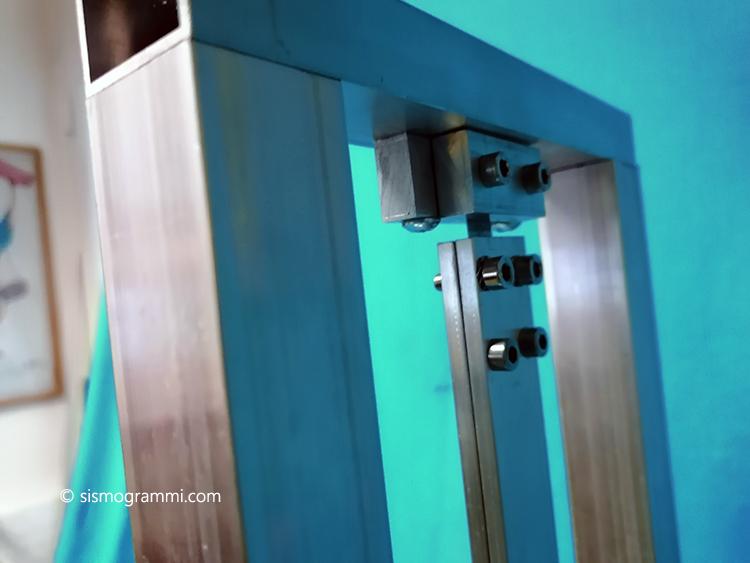

Particolari della cerniera

La cerniera con fettuccia di acciaio armonico di 0,2 mm, ottima risoluzione.


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

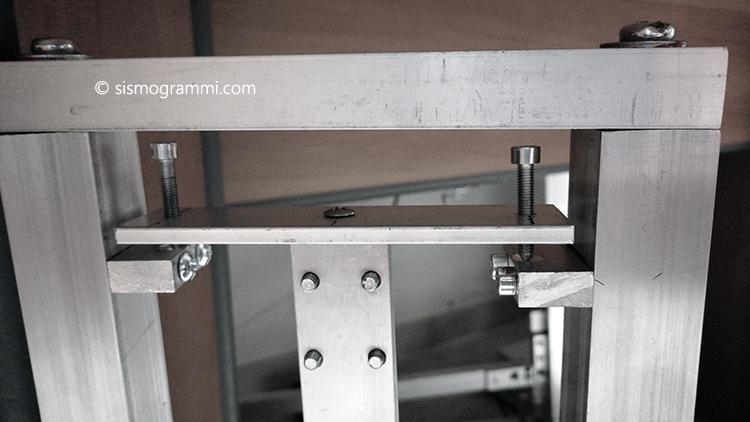

La nuova cerniera a basso attrito, prototipo

La nuova cerniera prototipo a basso attrito, adesso in fase di test per migliorie e sviluppi.

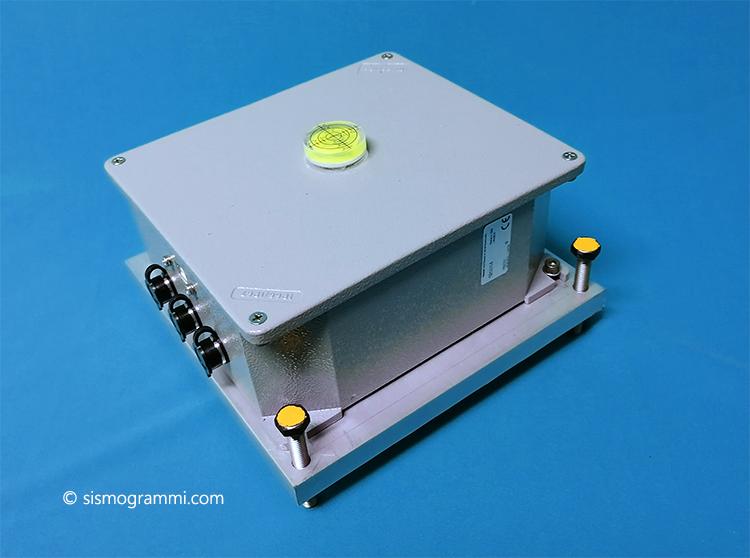

Primo accessorio, contenitore per schede Theremino ed eventuali geofoni.

.
Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383


Scatola palazzoli in alluminio, stagna fissata su piastra di alluminio misure 200x200x15 opportunamente forata per i bulloni si livellamento. Sulla scatola il pratico livello di servizio.

Provvista di 3 ingressi preforati e con connettori femmina già fissati, a differenza del prototipo saranno installati connettori XLR femmina da pannello in modo da rendere reperibilissimi i connettori maschio per collegare il sismograo, ma possiamo fornire anche questi connettori.

Ingresso principale presa USB con trenta centimeri di cavo con spinotto USB per la scheda master Theremino.


Contenitore preforato

La scatola è abbastanza capiente per ospitare le due schede theremino e tre geofoni, uno verticale e due orizzontali, per il sistema assoluto a basso costo.

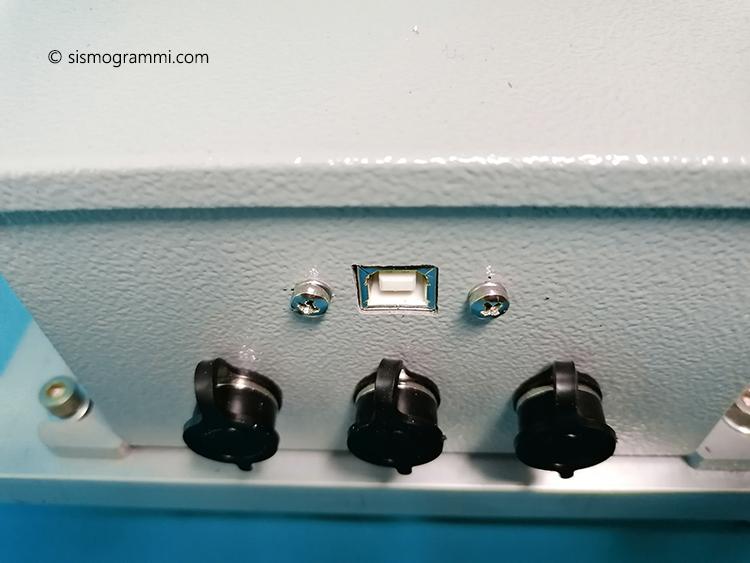

i connettori del contenitore

Connettori a 3 poli per ingressi di segnale e connettore standard USB per i collegamento delle schede Theremino.


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383

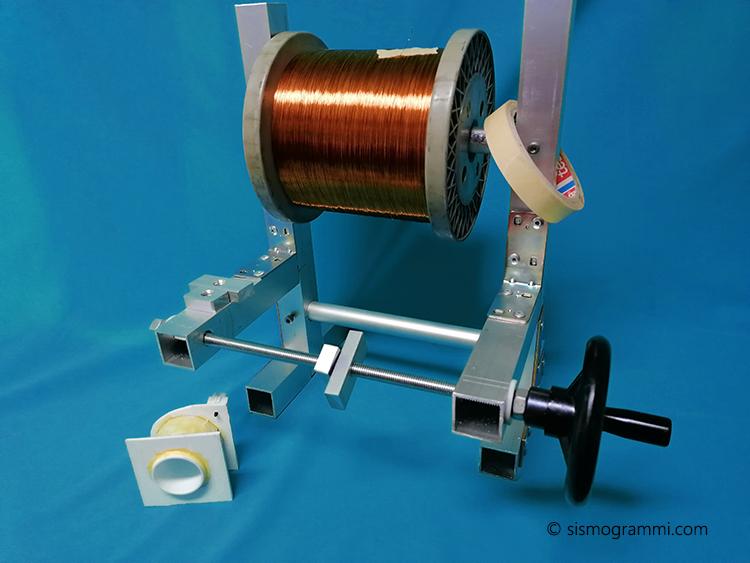

Secondo accessorio, bobina in rame smaltato 0,28 (spessore) su supporto in poliester.

.
Realiziamo bobine per sismografi su supporto in poliester con spazio interno 35 mm, le bobine hanno 1200 o 2400 spire con rame di spessore 0,28, la resistenza interna sarà rispettivamente di 48 e 90 ohm circa.


Rame e supporto


Per informazioni e preventivi: Contattaci via mail

Chiama +39 329 4291 383
